Stationäre Überfüllsicherungen
Stationäre Überfüllsicherungen schützen Lagertanks und Prozessbehälter zuverlässig vor dem Überfüllen mit brennbaren oder wassergefährdenden Flüssigkeiten. Secu-Tech setzt dafür auf erprobte thermische Standaufnehmer in Kombination mit Messumformern unseres Partners FAFNIR – als geprüfte Komplettlösung nach Wasserhaushaltsgesetz (WHG) und mit SIL 2 / ATEX-Zulassung für den EX-Bereich.
Thermische Überfüllsicherung nach WHG
Das Funktionsprinzip ist robust und seit Jahrzehnten bewährt: Der Standaufnehmer enthält einen eingekapselten Kaltleiter, dessen Widerstand sich mit der Temperatur verändert. Im Gas- oder Luftraum heizt sich das Element auf, beim Eintauchen in Flüssigkeit kühlt es schnell ab. Der zugehörige Messumformer wertet diese Widerstandsänderung aus und schaltet den Alarm- bzw. Steuerungsausgang. Die Lösung kommt ohne bewegliche Teile aus, ist wartungsfrei, selbsttestend und ohne Vor-Ort-Abgleich einsetzbar.
Je nach Einsatzbereich stehen zwei zertifizierte Varianten zur Verfügung:
LS300-LS500 für den EX-Bereich

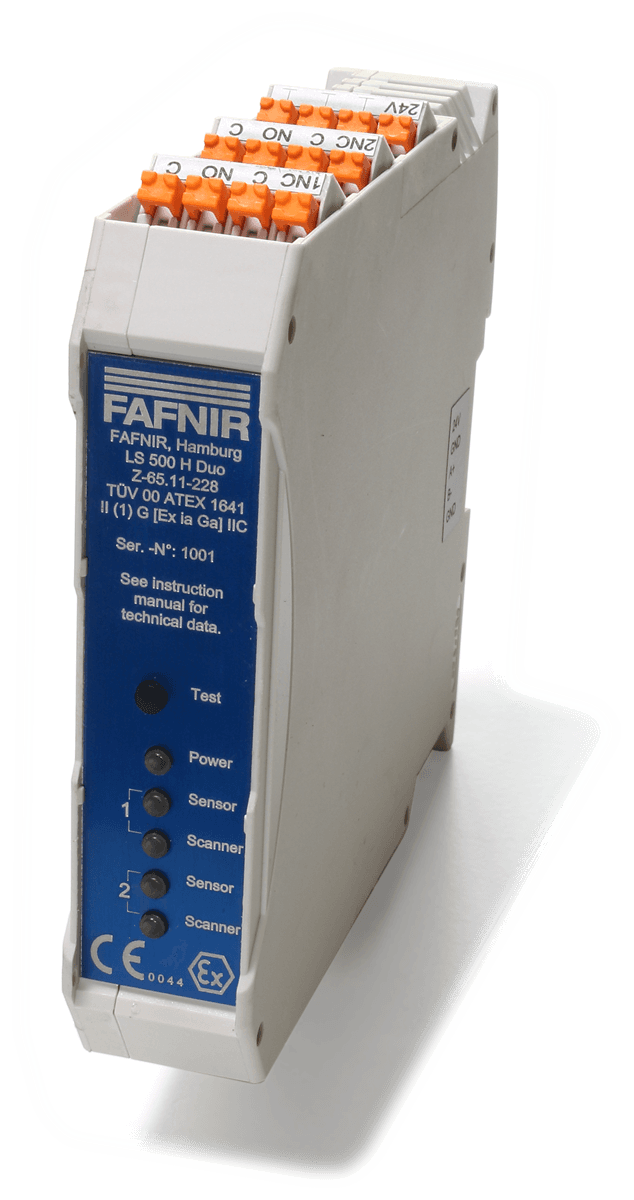

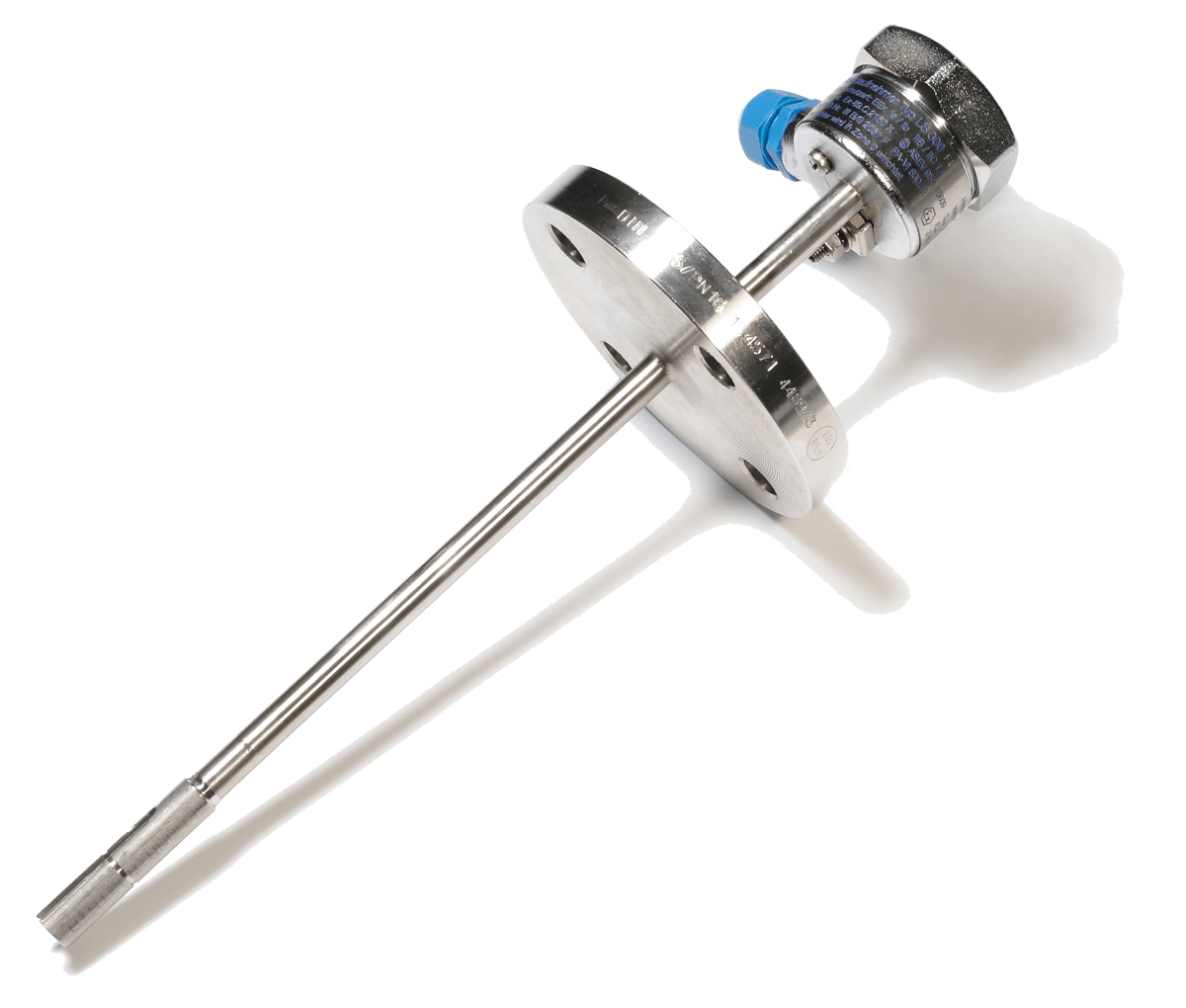

ATEX-zertifizierter Überfüllschutz für brennbare und aggressive Flüssigkeiten der Gefahrenklasse AI. Der Standaufnehmer LS 300 im Tank und der Messumformer LS 500 mit Schaltausgang bilden eine SIL 2 zertifizierte Sicherheitseinrichtung – einschließlich Voll- und Leermeldungen sowie Sonderbauformen (LS 300 Standard / Schwer / Steck / Duo / Trio, LS 500 als Wand- oder Hutschienenmessumformer). Geeignet für jeden Tanktyp und jede Tankgröße inklusive Auffangwannen, Lagertanks, Benzin- und Hochtanks.
Mehr zu LS300‑LS500 für den EX‑Bereich →
76A-NB220 für den nicht-EX Bereich

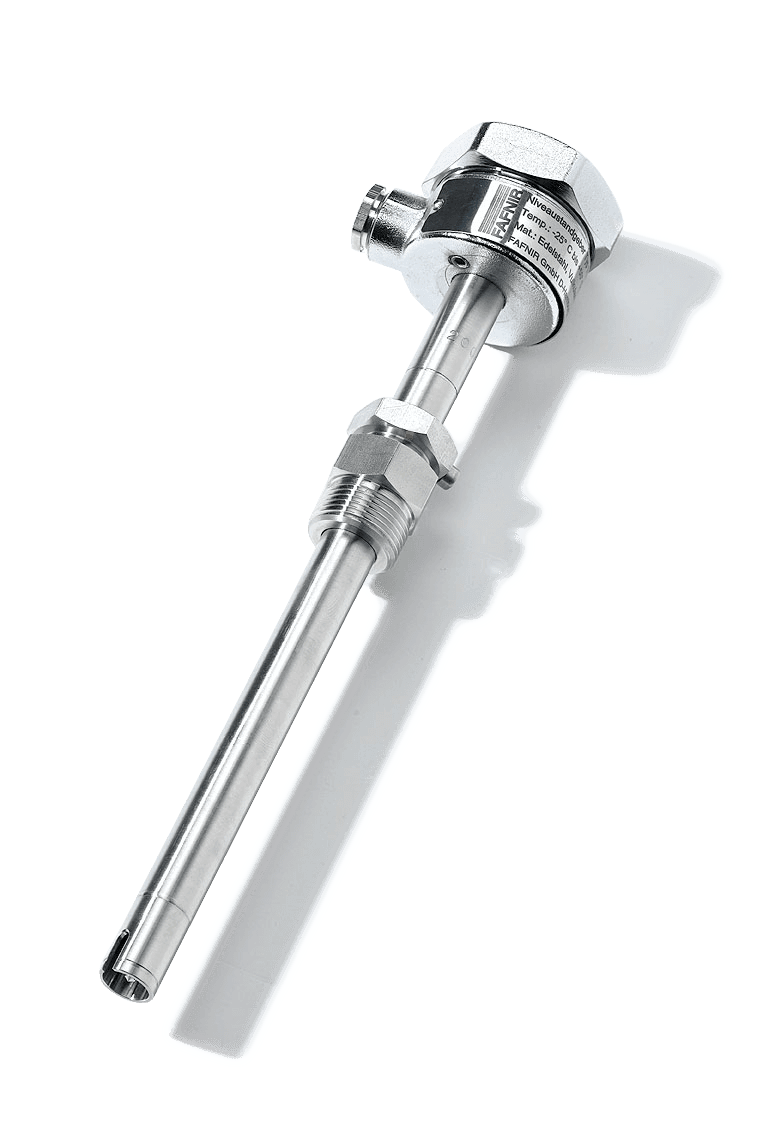

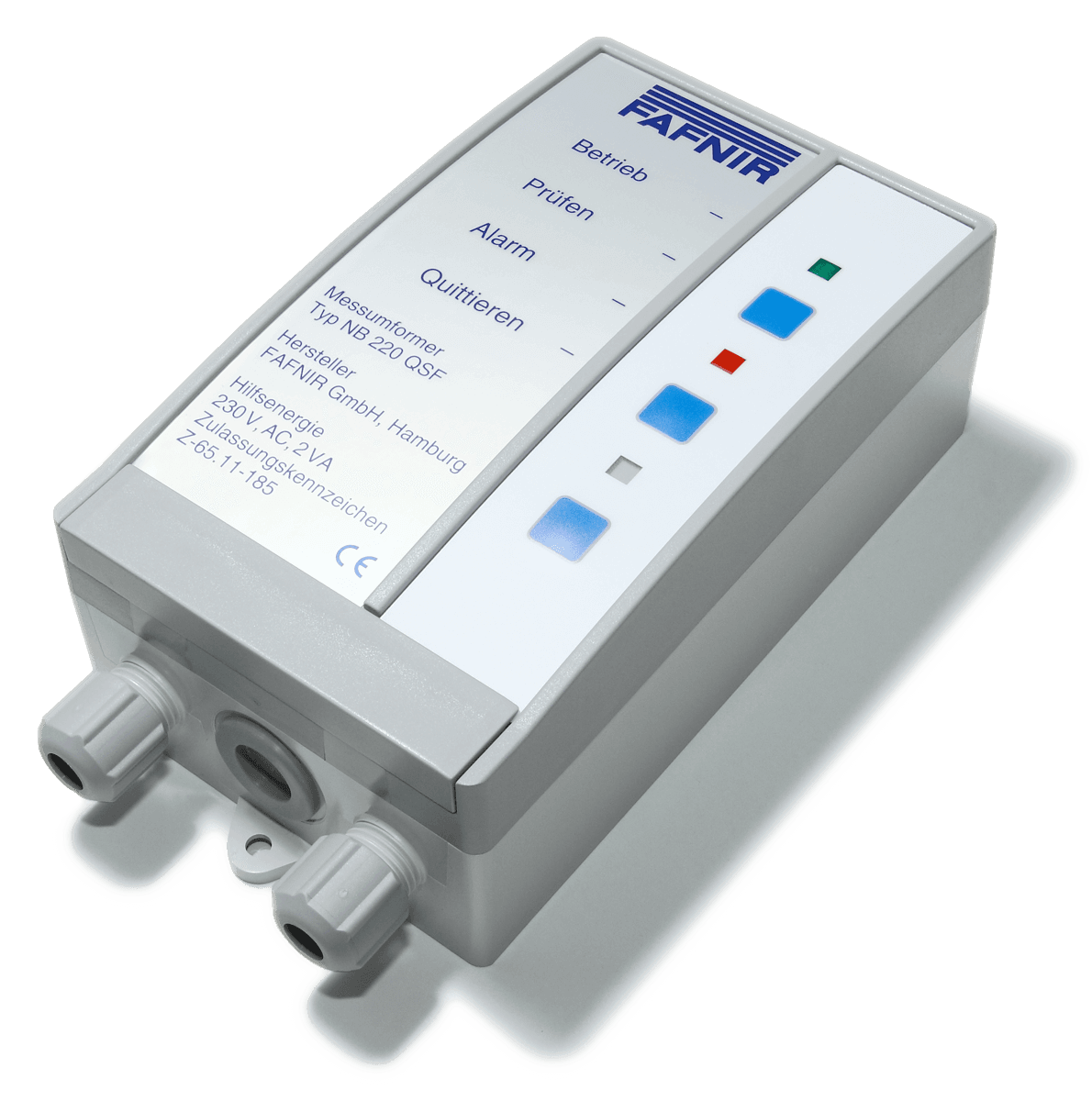

Bewährte WHG-Überfüllsicherung für wassergefährdende Flüssigkeiten im nicht-EX-Bereich. Der Standaufnehmer 76 A wird mit dem Messumformer NB 220 kombiniert – wahlweise als NB 220 H mit potenzialfreiem Wechsler für die Anbindung an eine übergeordnete SPS oder als NB 220 QSF mit integrierter optischer und akustischer Alarmierung sowie Quittiereinheit. Varianten 76 A, 76 C (fest angeschlossenes Kabel) und 76 N (vollständig aus Edelstahl 1.4571, AdBlue-tauglich) decken praktisch jedes Einsatzszenario ab.
Mehr zu 76A‑NB220 für den nicht‑EX Bereich →
Typische Anwendungen
- Lager- und Auffangtanks für Mineralöle, Diesel- und Heizölbehälter
- Auffang- und Sicherheitswannen
- Prozess- und Hochbehälter in der chemischen Industrie
- Behälter für aggressive, wassergefährdende oder brennbare Flüssigkeiten (Gefahrenklasse AI)
- Anlagen zur Befüllung von Kesselwagen sowie Technikums- und Prototypanlagen
Beide Systeme erfüllen die Anforderungen des Wasserhaushaltsgesetzes (WHG) und sind in ganz Europa zehntausendfach im Einsatz.
